SOLUTION
解決方案
-
修\造船廠用岸電電源
修造船類的海工設備生產時,船舶上所有的用電設備均由岸上提供,由于國內低壓供電制式為三相380V\50HZ,而船舶電力制式為三相440V\60HZ,因此需要將國內的供電制式轉換為符合國際船舶使用的制式標準。過去修造船業的供電方式為:由三相380V\50HZ電動機(同步或異步)帶動440V\60HZ的發電機向船上供電,此類供電方式缺點較多,噪音大,效率低,故障率高,維修不方便等,還必須有專人管理,突加負載時輸出電壓動態特性差,頻率不穩定等等。
作為一種專門為修造船業提供的電源設備—靜止式岸電電源應運而生,其具有50HZ轉變成60HZ電源的功能,可以向不同制式的船舶提供純凈的電源,與發電機相比較,節能20%以上,更省去了發電機帶來的噪音大,運行成本高,損耗大,有污染等諸多不便,功能上有更強大的適用性,可以實時監控電源的運行情況,廣泛的被國內外修造船業企業使用。
艾瑞得ERD-LP岸電電源是專門針對修造船廠類的海工設備加工制造廠而設計,其可以在高溫、高濕、高腐蝕性、大沖擊性負載等惡劣工況下使用。所有的PCB板件均采用涂層固化處理,輸入輸出端均配有正弦波濾波器,輸出隔離變壓器采用整體真空寖漬絕緣漆和噴涂高溫防護漆處理,具有較高的絕緣級別和防護等級。
艾瑞得ERD-LP岸電電源設備均采用DSP控制,其核心器件均采用原裝進口封裝器件,工藝先進。設備安裝維護簡單,結構合理、檢修方便,廣泛應用于需要變頻變壓的船舶供電場合。
-
港口碼頭用岸電電源
在船舶靠港時,不同類型船舶的用電需求有所不同,若船舶發電機仍需繼續工作,會消耗大量的能源,由此會對港口區域造成嚴重的環境污染。船舶 岸電通過相對清潔的電能替代傳統的柴油,直接減少船舶廢氣的排放,有效降低硫化物、氮氧化合物以及噪聲等污染,對改善港口區域環境起到重要的作 用,具有良好的環境效益、經濟效益和社會效益。
船舶靠岸后如果使用岸電電源的話,電源需要輸出50Hz和60Hz兩個頻率,且電壓可以調節來適應各國船舶電壓等級的不同。

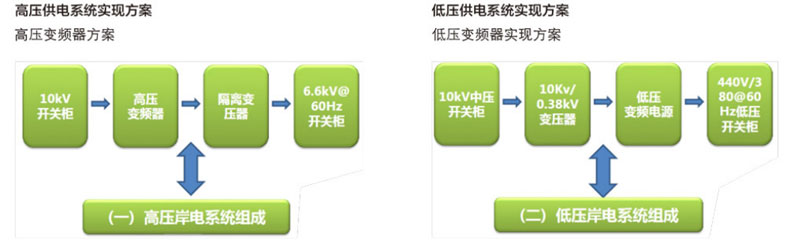

根據用戶需求不同可以分為兩類:
根據用戶具體使用環境不同而采用室內型和室外型產品,選用ERD-HP岸電產品,容量從0.5MVA~5MVA。
-
實驗室電源解決方案
需求分析:
日常市電電網中充斥著各種問題,如供電非正常中斷、電壓浪涌、電源不穩、波形畸變、頻率飄移、持續過壓等,這都造成計算機網絡系統設備以及實驗室儀器輕則工作出錯,測試不準確,重則設備損壞、數據丟失或系統崩潰,對實驗室的工作帶來嚴重的影響甚至災難性的后果;同時,由于世界各國電網指標不統一,出口電器廠商需要電源模擬不同國家的電網狀況,提供合適的電壓轉換。這就需要一個能夠提供各種模擬測試的純凈穩定,低諧波失真,高穩定的頻率和穩壓率的正弦波電力輸出.,因此,能提供純凈正弦波輸出的變頻電源就成為實驗室不可缺少的電源設備。
實驗室含有各種類型的負載設備,包含普通負載——電腦,還有感性負載及容性負載等;不僅有單相供電設備,還有三相供電設備,而且對UPS輸出電源要求較高。在此實驗UPS電源解決方案中,艾瑞得推使用工頻UPS產品,輸出帶隔離變壓器,不僅保障供電的純凈,也保障UPS自自不易損壞。
艾瑞得ARD/S60系列變頻電源,采用ARM、MCU、DSP、FPGA作為核心處理器,單極倍頻SPWM調制技術,頻率合成采用DDS數字頻率合成技術。單機容量0.1-1000KVA,輸出可以模擬世界各地電網電壓和頻率,可以滿足各個行業各種負載各種起動方式需求。全數字化控制與反饋技術,輸出電壓與負載電流雙閉環控制算法,控制速度快,精度高,穩定性好。
工作原理:

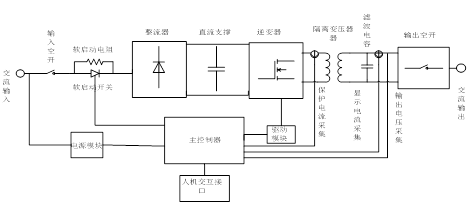

變頻電源原理框圖
基本配置方案:
方案優點:
艾瑞得擁有1KVA-800KVA系列UPS產品線,其實驗室設備UPS產品供電體系包括單進單出、三進單出、三進三出;能夠阻隔異常電源對負載的沖擊,同時能保證輸出電源的穩定,讓負載運行。采用數字化控制技術,實現并聯擴容和并聯冗余的功能,為用戶提供電源規劃的彈性保障。
-
醫院UPS電源解決方案
需求分析:
隨著醫療技術的飛速發展,醫療設備正在不斷更新,一些高、精、尖設備越來越多地應用于臨床。而這些先進設備對電源供電系統的要求也越來越高,設備中的各種敏感的電子元器件需要持續穩定的電源供電。特別是一些進口設備,它們都是按照國際標準電網環境指標設計的,這些設備在標準電網范圍內使用都能正常工作,且故障少、壽命長。但在我國的電網條件下使用則會出現工作不穩定、故障率高、壽命縮短等情況。其原因主要是我國目前公共電力系統存在著許多不穩定的因素。如:電網電壓有時偏高、偏低、浪涌、沖擊和突然中斷等現象,嚴重影響醫療設備的安全運行,甚至損壞設備而造成嚴重的經濟損失。因此,UPS(Uninterruptible power system不間斷電源)的使用已成為保護重要設備的關鍵,目前大多數醫院都給一些比較重要的設備配備了相應的UPS。如MR、CT、彩超、生化分析儀、血球計數儀等,需要穩定供電才能正常工作,提供一致可靠的造影效果。與備用發電機或輔助/緊急供電系統截然不同,在供電中斷的情況下,UPS會通過電池儲存的電力,提供幾乎零時差的防護效果。因此,每臺大型醫療設備背后,都必須提供完整UPS備援電力解決方案?!?/p>
基本配置方案:
1、數據中心配置UPS

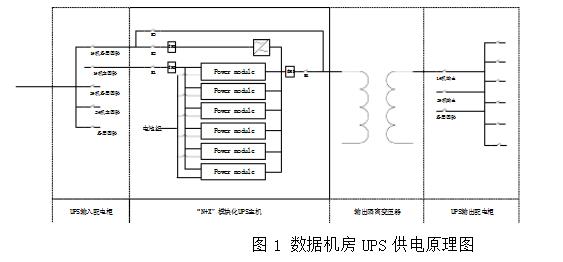

數據中心采用160KVA的UPS電源。配置1臺UPS輸入柜、1臺UPS輸出柜、1臺輸出隔離變壓器。輸入輸出各預留一套開關,作為今后UPS擴容使用。根據《建筑物電氣裝置第7-710部分:特殊裝置或場所的要求醫療場所》規定要求,在UPS輸出同時配置一個輸出隔離變壓器。具體結構如圖所示。
2、醫療設備配置UPS

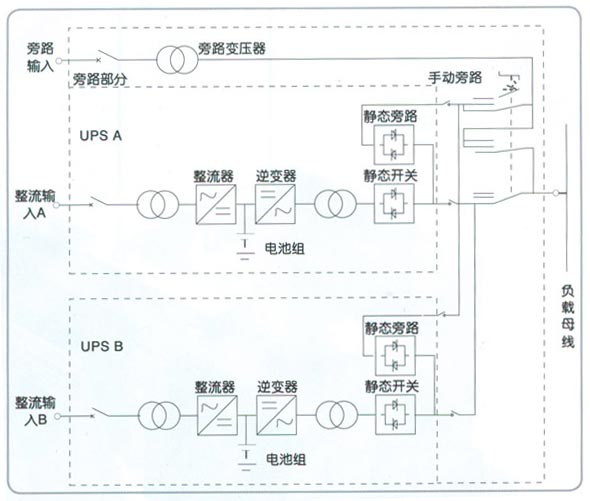

根據《GB/T 16895.24-2005 建筑物電氣裝置第7-710部分:特殊裝置或場所的要求醫療場所》標準要求,手術室、ICU、呼吸系統等屬于2類醫療場所,要求主電源與備用電源之間切換時間<0.5S。一般的雙市電切換及備用柴油機啟動時間均無法滿足要求,因此,上述系統一般建議配置帶有內置變壓器的工頻UPS不間斷電源系統,以保證為該場所內的醫療電器設備提供一個安全、可靠的電源,以確保病人的安全、提高醫療服務質量。
方案優點:
艾瑞得擁有1KVA-800KVA系列UPS產品線,其醫療設備UPS產品供電體系包括單進單出、三進單出、三進三出;能夠阻隔異常電源對負載的沖擊,同時能保證輸出電源的穩定,讓負載穩定安全運行。采用數字化控制技術,可實現并聯擴容和并聯冗余的功能,為用戶提供電源規劃的彈性保障。
-
石化行業UPS系統解決方案
需求分析:
石化行業多涉及高溫、高壓、易燃和易爆,DCS及儀表系統,一旦異常,將會造成生產事故、人員傷亡和經濟財產損失。對生平經營和管理帶來了各種挑戰:
·進行UPS檢修以及蓄電池定期維護等工作時,配電系統不能正常運行;
·儀表各電源系統切換時存在不能接受的擾動;
·低壓母線的直供饋出回路的電源質量差。
基本解決方案:
艾瑞得的工業級在線式電源系統、智能穩壓系統等電源解決方案,為石化行業系統的穩定運行的保駕護航。艾瑞得擁有6KVA-200KVA系列工業級UPS產品線,其UPS產品供電體系包括單進單出、三進單出、三進三出,可以充分滿足石化行業的主業、公用系統、DCS系統等電源需求。
方案優點:
艾瑞得的工業級在線式UPS電源系統從低干擾,持續穩定等特點出發,利用DSP數字化控制技術,使數據處理加迅速,輸出性能將優異;
智能穩壓電源系統采用非接觸式調壓,響應時間快,噪音小,能解決低壓母線的直供饋出回路的電源波動大,浪涌電流等問題。
-
制造工廠解決方案
需求分析:
制造工廠供電情況復雜,特別是制造業負載種類較多,從IT設備到制造設備,對于電源的需求也不盡相同。隨著生產設備的種類和數量增加,加劇了低壓母線電能質量的惡化。對工廠設備管理者帶來越來越多的挑戰:
●大型機械加工設備頻繁動作產生浪涌電流讓整個工廠設備宕機;
●變頻類負載太多,整個供電線路諧波含量比較大,母線三相電流嚴重不平衡;
●雷雨天儀表線路板的電路被感應電壓擊穿和儀表損壞,部分執行機構誤動作;
●用電高峰期電壓波動過大,超出加工設備正常工作電壓;基本解決方案:
1、艾瑞得供配電解決方案從工廠生產環境復雜、惡劣和需求多樣性出發,利用多年來的經驗,根據每個用戶具體需求的不同而定制化解決。真正的幫助制造企業實現電能質量的改善,提升生產效率,降低生產設備維護的人力與資金成本。
2、艾瑞得不間斷電源系統方案根植于1KVA-200KVA全系列的UPS產品線,其UPS產品供電體系包括單進單出、三進單出、三進三出,滿足工廠特殊用電場所的需求;
智能穩壓系統解決方案,艾瑞得具有的分調電源穩壓系統、無觸點智能調壓電源系統、交流凈化電源系統,從防浪涌到三相不平衡解決電源自身損耗、響應時間慢和嘈雜等問題。結合工廠供電情況,再配合著艾瑞得電能質量治理產品,如有源電力濾波器、動態無功補償設備,選擇配置不同的解決方案,以期達到用戶價值的最大化;3、艾瑞得的工業級在線式UPS電源系統從低干擾,持續穩定等特點出發,利用DSP數字化控制技術,使數據處理加迅速,輸出性能將優異;
智能穩壓電源系統采用非接觸式調壓,響應時間快,噪音小,能解決低壓母線的直供饋出回路的電源波動大,浪涌電流等問題;
